NFK南国工业株式会社接头 NK-7900

特色

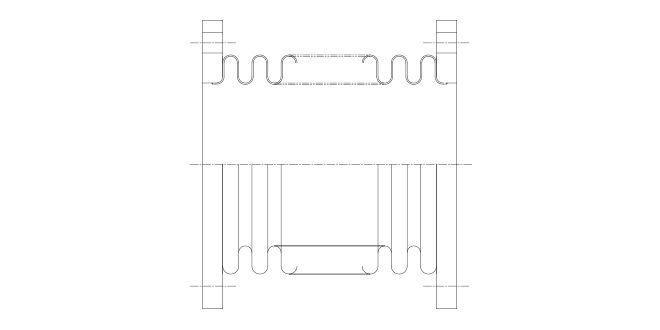

该结构用于将风琴焊接在法兰内部，法兰轻便且可在单侧之间制造。
适用流体：废气、特殊气体、空气、水
适用风箱：碘、电子
材料：SUS304 SUS316L SUS310S（100A及以上）
*也可以制造其他钢材等级。
标准：JIS、ANSI、DIN

风箱	SUS304 SUS316L SUS310S
法兰	碳钢和不锈钢

*内缸和固定螺栓为可选。

超过3000个生命周期，内部压力0.1-0.3MPa（正常温度）

标称直径（A）	风箱维度（毫米）				可制作山脉数量	春天常数（N/mm，山）	每堆拉伸体积（毫米）	有效截面积（㎟）
标称直径（A）	板厚	山峰高度	音高	内径	可制作山脉数量	春天常数（N/mm，山）	每堆拉伸体积（毫米）	有效截面积（㎟）
20	0.3	4.7	6.0	27.0	32	1352.8	0.45	819.4
25	0.3	5.5	6.3	33.5	32	1092.6	0.55	1228.5
32	0.3	6.7	7.0	42.0	32	787.9	0.75	1908.9
40	0.35	6.9	7.5	47.5	32	1255.1	0.75	2384.5
50	0.35	7.4	8.5	59.5	32	1214.4	0.90	3589.1
65	0.4	9.6	9.5	75.0	25	1130.0	1.20	5728.0
80	0.4	10.6	10.5	88.0	25	976.6	1.40	7760.0
100	0.4	10.6	10.5	113.0	25	888.5	1.60	12449.2
125	0.5	11.0	12.0	138.0	38	4941.2	1.40	17671.5
150	0.5	13.0	15.0	164.0	30	3450.5	1.80	24884.6
200	0.5	13.0	15.0	216.0	30	2216.8	1.80	41547.6
250	0.5	16.0	18.0	268.0	25	1492.2	2.70	63794.0
300	0.5	18.0	20.0	317.0	22	1243.2	3.50	88668.3
350	0.6	18.0	20.0	356.0	22	2398.9	3.00	110564.5
400	0.6	23.0	25.0	406.0	17	1333.0	4.70	145355.2
450	0.6	23.0	25.0	456.0	17	2983.2	4.70	181106.6
500	0.6	23.0	25.0	507.0	14	1645.9	5.90	225978.7
550	0.8	32.0	35.0	558.0	12	1803.9	7.80	270992.8
600	0.8	32.0	35.0	609.0	12	1747.0	7.80	320092.6
650	0.8	32.0	35.0	660.0	12	1885.6	7.80	377622.2
700	0.8	32.0	35.0	710.0	12	2021.6	7.00	434278.8
750	0.8	32.0	35.0	762.0	12	2162.9	7.00	497140.8
800	0.8	36.0	40.0	812.0	9	1609.5	8.70	566916.2
850	0.8	36.0	40.0	864.0	9	1708.0	8.70	638436.5
900	0.8	36.0	40.0	914.0	9	1802.7	8.70	711211.5
1000	0.8	40.0	45.0	1015.0	8	1450.2	10.50	876821.3
1100	0.8	40.0	45.0	1117.6	8	1590.9	10.50	1055374.6
1200	0.8	40.0	45.0	1219.2	8	1730.4	10.50	1248482.0
1350	0.8	40.0	45.0	1371.6	8	1939.6	10.50	1568545.6
1500	0.8	40.0	45.0	1524.0	8	2148.7	10.50	1925092.1

波纹管材料为标准SUS304。如果材料发生变化，尺寸可能会与上述不同。
