NFK南国工业株式会社接头 NK-7300E

特色

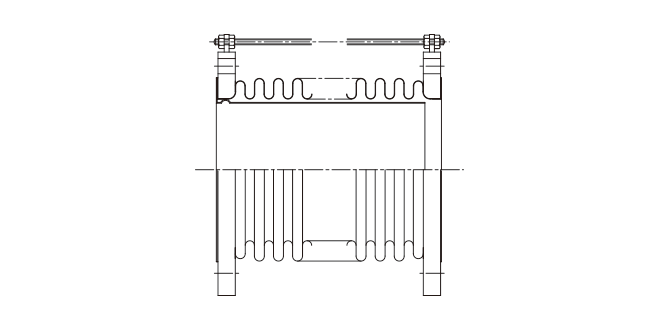

可在单侧制造，采用波纹管在法兰端面扩口的结构，无需焊接组装。
适用流体：废气、空气
适用波纹管：鹚、铱
材料：SUS304、SUS316L、SUS310S（100A及以上）
*也可制造
其他钢种。标准：JIS、ANSI、DIN

超过3000个生命周期，内部压力0.1-0.3MPa（正常温度）

标称直径（A）	风箱维度（毫米）				可制作山脉数量	春天常数（N/mm，山）	每堆拉伸体积（毫米）	有效截面积（㎟）
标称直径（A）	板厚	山峰高度	音高	内径	可制作山脉数量	春天常数（N/mm，山）	每堆拉伸体积（毫米）	有效截面积（㎟）
20	0.3	4.7	6.0	27.0	32	1352.8	0.45	819.4
25	0.3	5.5	6.3	33.5	32	1092.6	0.55	1228.5
32	0.3	6.7	7.0	42.0	32	787.9	0.75	1908.9
40	0.35	6.9	7.5	47.5	32	1255.1	0.75	2384.5
50	0.35	7.4	8.5	59.5	32	1214.4	0.90	3589.1
65	0.4	9.6	9.5	75.0	25	1130.0	1.20	5728.0
80	0.4	10.6	10.5	88.0	25	976.6	1.40	7760.0
100	0.4	10.6	10.5	113.0	25	888.5	1.60	12449.2
125	0.5	11.0	12.0	138.0	38	4941.2	1.40	17671.5
150	0.5	13.0	15.0	164.0	30	3450.5	1.80	24884.6
200	0.5	13.0	15.0	216.0	30	2216.8	1.80	41547.6
250	0.5	16.0	18.0	268.0	25	1492.2	2.70	63794.0
300	0.5	18.0	20.0	317.0	22	1243.2	3.50	88668.3
350	0.6	18.0	20.0	356.0	22	2398.9	3.00	110564.5
400	0.6	23.0	25.0	406.0	17	1333.0	4.70	145355.2
450	0.6	23.0	25.0	456.0	17	2983.2	4.70	181106.6
500	0.6	23.0	25.0	507.0	14	1645.9	5.90	225978.7
550	0.8	32.0	35.0	558.0	12	1803.9	7.80	270992.8
600	0.8	32.0	35.0	609.0	12	1747.0	7.80	320092.6
650	0.8	32.0	35.0	660.0	12	1885.6	7.80	377622.2
700	0.8	32.0	35.0	710.0	12	2021.6	7.00	434278.8
750	0.8	32.0	35.0	762.0	12	2162.9	7.00	497140.8
800	0.8	36.0	40.0	812.0	9	1609.5	8.70	566916.2
850	0.8	36.0	40.0	864.0	9	1708.0	8.70	638436.5
900	0.8	36.0	40.0	914.0	9	1802.7	8.70	711211.5
1000	0.8	40.0	45.0	1015.0	8	1450.2	10.50	876821.3
1100	0.8	40.0	45.0	1117.6	8	1590.9	10.50	1055374.6
1200	0.8	40.0	45.0	1219.2	8	1730.4	10.50	1248482.0
1350	0.8	40.0	45.0	1371.6	8	1939.6	10.50	1568545.6
1500	0.8	40.0	45.0	1524.0	8	2148.7	10.50	1925092.1

波纹管材料为标准SUS304。如果材料发生变化，尺寸可能会与上述不同。
