德国OPTRIS PI640iLT 12°x 9° MO 红外应用套件

产品目录

德国OPTRIS PI640iLT 12°x 9° MO 红外应用套件

德国OPTRIS PI640iLT 12°x 9° MO 红外应用套件

德国OPTRIS PI640iLT 12x 9 MO 红外应用套件德国OPTRIS PI640iLT 12x 9 MO 红外应用套件为 PI 640i 热成像仪设计的显微镜镜头针对电子板和小型芯片级元件的热检测进行了优化，分辨率可达到 28 μm。这些红外成像系统便于免持式操作，可同时进行测试和辐射测量。测量物体与…

产品详情

Product Detail

德国OPTRIS PI640iLT 12°x 9° MO 红外应用套件

德国OPTRIS PI640iLT 12°x 9° MO 红外应用套件

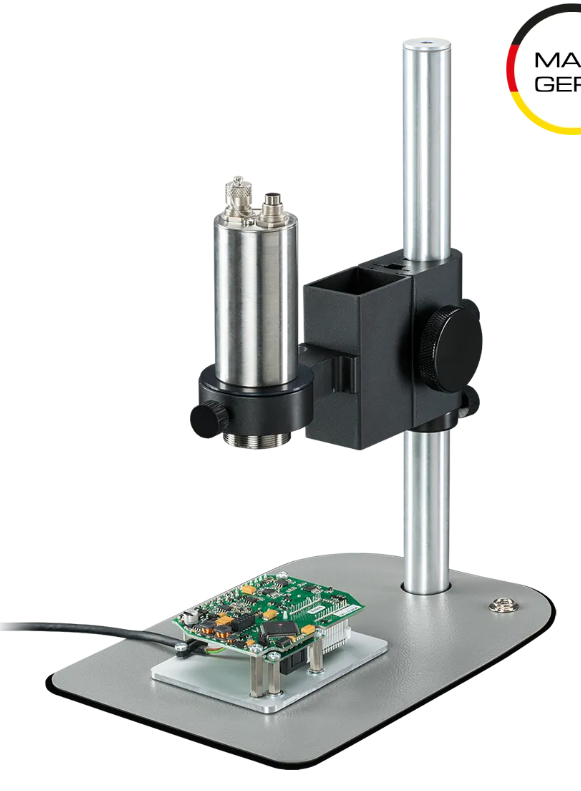

为 PI 640i 热成像仪设计的显微镜镜头针对电子板和小型芯片级元件的热检测进行了优化，分辨率可达到 28 μm。这些红外成像系统便于免持式操作，可同时进行测试和辐射测量。测量物体与热像仪之间的距离可在 80 至 100 毫米之间调节。高性能红外热像仪 optris PI 640i 显微镜支持 VGA 分辨率，确保了卓越的红外图像质量。其最佳像素间距为 17 微米，适合长波红外辐射，灵敏度高，热噪声小，可对小到 3 x 3 像素的小目标进行精确测量。

  • 分析小至 28 μm 的芯片级元件

  • 光谱范围：8 至 14 微米

  • 像素分辨率高达 640 x 480

  • 帧频 32 Hz，子图像高达 125 Hz

  • 温度分辨率（NETD）为 80 mK

  • 可更换、可对焦的光学镜组，可最灵活地使用相机

  • 附带显微镜支架，可免持同时操作/测试

  • 可更换、可对焦镜头，以最灵活的方式使用相机

型号PI 640i LT 12°x 9° MO
探测器
光学分辨率640×480 像素
像素间距17 µm
探测器非制冷红外探测器
光谱范围低温测量: 8 – 14 µm
光学滤波器可选： CO2 10.6 µm
帧频640×480 像素时为 32 Hz
640×120 像素时为 125 Hz
光学
视场角12°x 9°
焦距[毫米］44 mm
F 数量1.1
光学分辨率940:1
到目标的最小距离80 – 100 mm
可互换光学镜组是
测量
目标测量范围-20…100°C
0…250°C
150…900°C
精度 *1)±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD) *2)80mK
可探测的最小光斑尺寸 IFOV：1 像素28 µm
可测量的最小光斑尺寸 MFOV85 µm
测量视场 (MFOV)3×3 像素
预热时间10 分钟
发射率/透射率/反射率可调： 0.100…1.100
接口
InterfaceUSB
可选： USB 千兆以太网（PoE）接口
支持的协议USB 2.0
兼容软件PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)2x 0 – 10 V 输入，数字输入（最大 24 V），
3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度USB：1 米（3.3 英尺）（标准），3 米（9.8 英尺），5 米（16.4 英尺），10 米（32.8 英尺），20 米（65.6 英尺）
图像处理
配置通过 PIXConnect
操作计算机支持
C功能感兴趣区域测量、线扫描、事件采集器、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发 …
常规
尺寸46 x 56 x 76 – 100mm
外壳材料铝制外壳
重量370 g
三脚架1/4-20 UNC
焦距手动
原产国德国
环境与认证
工作温度范围0…50°C
存储温度范围-40…70 °C
相对湿度20 – 80 %，无冷凝
防护等级IP67, NEMA-4
电磁兼容性2014/30/EU
冲击IEC 60068-2-27（25 G 和 50 G）
振动IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源
电源USB
耗电量最大功率 2.5 W
配件
显微镜支架可选
防静电垫可选
尺寸300 x 220 x 150 mm


部件号OPTPI64ILTMO44T090
附加说明1) 准确性说明从 150 °C 开始生效
